sorozatú mozdony

DÍZEL-HIDRAULIKUS MOZDONY

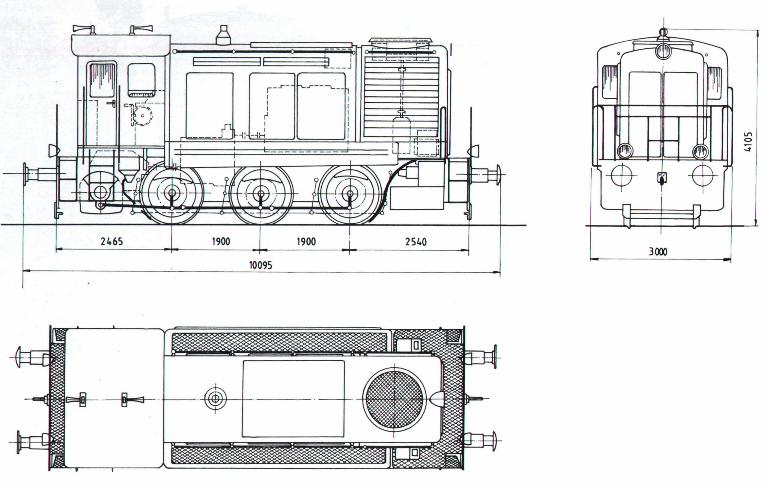

M31 sorozat Fõadatok
Dízelmotor teljesítmény                         331 kW
Dízelmotor típus                              12 Jv 17/24
Tengelyelrendezés                                          C
Kerékátmérõ                                      1225 mm
Szélsõ tengelytávolság                         3800 mm
Ütközõk közötti hossz                       10095 mm
Legnagyobb magasság                        4105 mm
Legnagyobb szélesség                        3000  mm
Szolgálati tömeg                                     45 t
Tüzelõanyagkészlet                             2300 kg
Legnagyobb sebesség
Tolató fokozatban                                   30 km/h
Vonali fokozatban                                   60 km/h
A tolatószolgálatra és tehervonatok továbbítására készült Ganz-MÁVAG gyártmányú, M31 sorozatú hidraulikus hajtásrendszerû dízelmozdonyok beszerzése 1958-ban kezdõdött. A mozdonyba beépített dízelmotor gyorsító-áttétellel hajtja a két nyomatékmódosítóból álló hidraulikus hajtómûvet. A hajtómû kardántengellyel hajtja a fokozatváltóból és irányváltóból álló vakforgattyús hajtómûvet. Ennek a hajtómûnek vakforgattyús tengelyén elhelyezett
forgattyú a hajtórúddal hajtja a mozdony hátsó kerékpárját. A mozdony három kerékpárját a csatlórudak kapcsolják össze. Az M31 sorozatú mozdonyból a MÁV számára 1958-1960 között 53 db készült.

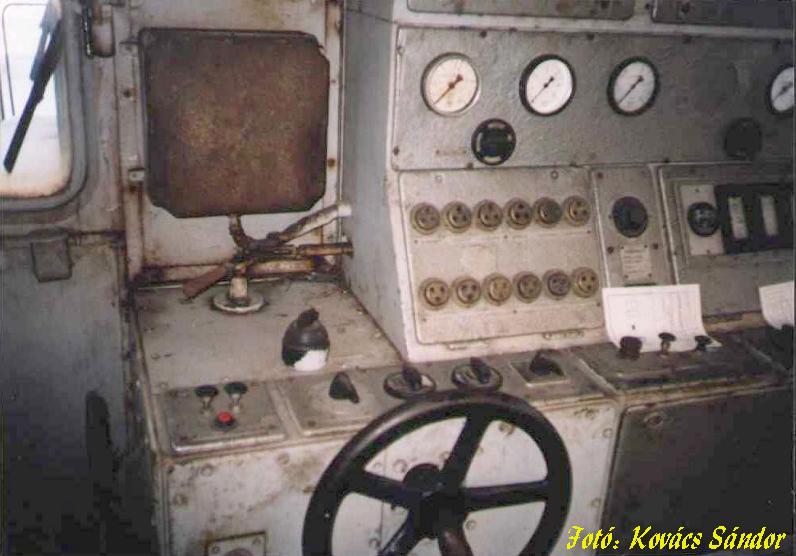

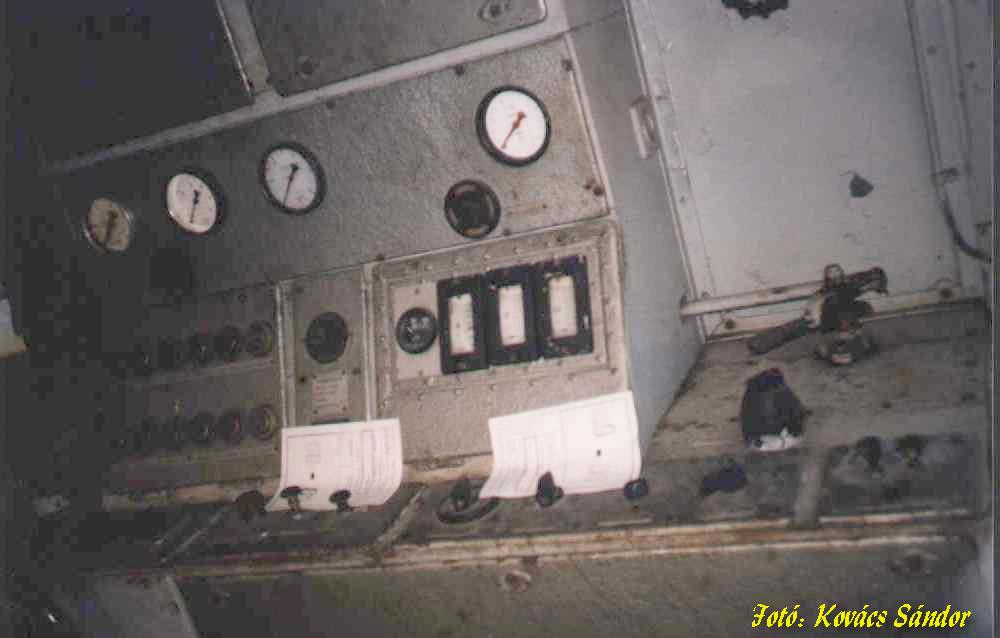

A mozdony vezetõfülkéje és ..

.. kezelõszervei
