A VASÚTON ALKALMAZOTT JELZÕK ÉS JELZÕESZKÖZÖK
F1 utasítás  -  F2 utasítás  -  E2 utasítás
Nagy Zoltántól
A fõjelzõk és jelzési képeik
    _
"Vörös" jelzõ mellette tilos elhaladni! Termé- szetesen a vasúti szabályokban leírtak teljesülése mellett el lehet haladni		   "Hívó" jelzés, ha a jelzõt valamilyen mûszaki okból nem tudják kezelni. Mellette max. 15 km/h-val lehet elhaladni, fokozott figyelemmel "Szabad" az elhaladás a vonatnál alkalmazható legnagyobb sebességgel Szabad az elhaladás max. 15 km/h-val, a következõ jelzõn megállj jelzés van
Szabad az elhaladás csökkentett max. 40 km/h-ás sebességgel Szabad,
csökkentett max. 80 km/h -ás sebességgel		 Szabad, csökkentett max. 120 km/h-ás sebességgel
A fõjelzõkre utaló elõjelzések képei
Szabad az elhaladás max. sebességgel, a következõ jelzõn max. 40 km/h-ás sebességcsökkentõ jelzés várható. (lsd. a kép felett) Szabad az elhaladás max. sebességgel, a következõ jelzõn csökkentett, max. 80 km/h-ás jelzés várható Szabad az elhaladás, a következõ jelzõn 120 km/h-ás sebességcsökkentés várható
(lsd. a kép felett)
Szabad csökkentett max. 40 km/h-ás sebes- séggel, a következõ jelzõn max 40 km/h-ás jelzés várható Szabad csökkentett, legfeljebb 40 km/h-ás sebességgel, a következõ jelzõn max. 80 km/h-ás jelzés várható Szabad csökkentett 120 km/h-sebességgel, a következõ jelzõn csökkentett 40 km/h-ás sebesség csökkentésre utaló jelzés várható
Tolatás (gurítás) jelzõk
Tilos a tolatás (gurítás) Szabad a tolatás (gurítás) Gurító dombokon láthatóak még  Lassíts! Gyorsíts! Visszahúz!
Karos fõjelzõk
Tilos az elhaladás Szabad az elhaladás a jelzõ mellett egyenes irányban álló váltók felé Szabad csökkentett max. 40 km/h-val, a behaladás kitérõ irányban történik
Karos fõjelzõk elõjelzõi
A fõjelzõn "megállj" állású jelzés várható (Lsd. felette) A fõjelzõn "Szabad az elhaladás" jelzés van (lsd. felette) A fõjelzõn "Szabad, csökkentett sebességre" ill. kitérõben való behaladásra utaló jelzés van (lsd. felette)
Jelzõk alkalmazása:
Fõjelzõk alkalmazása: kötelezõ: - fedezendõ pont elõtt, - vonatok megállítására, - sebesség szabályozására kijelölt egyéb  helyen
Fedezendõ pontok: - váltó, váltócsoport,  vágánykapcsolat, - vágánykeresztezés (ûrszelvények metszéspontja) - vágányfonódásnál, - vasút - közút által használt hidaknál - közlekedés biztonság szempontjából kijelölt egyéb helyeken (alagút, megállóhely, útátjáró kezdeténél), - biztosítóberendezéstõl függõen rendezõ pályaudvarok vonatfogadó vágányának végénél - biztosítóberendezéstõl függõen ütközõbakban végzõdõ vágányok végén, - állomásköz elején.
Bejárati jelzõ: - állomás, - megálló-rakodóhelyen vonattalálkozásra berendezett helyen, - pályaelágazás, pályaelágazásnak minõsülõ iparvágány kiágazásnál, - deltavágány kiágazásnál. Bejárati jelzõt ott kell elhelyezni, ahol a fedezendõ ponttól legalább 100 m - re legyen, úgy hogy a rálátási távolságból jól látható legyen.
Kijárati jelzõ: - biztosított állomás, - vonattalálkozásra berendezett megálló - rakodóhelyen, - iparvágánynál, - deltavágány kijárati oldalán, - minden olyan vágány mellett, ahol rendszeres vonatindítás van .
Kijárati jelzõt kell felállítani: - biztonsági határjelzõ jobb oldalán (egyéni, - csoport - közös kijárati jelzõk)
Fedezõ jelzõ: összes fedezendõ pontnál, - vonattalálkozásra be nem rendezett megálló - rakodóhelyen, - nyíltvonali iparvágány kiágazásnál, - vágánykeresztezésnél, vágányfonódásnál, - vasút - közút által közösen használt hidaknál, - egyéb helyeken.
Elõjelzõ:  nem kell elõjelzõt alkalmazni: - fejállomások kijárati jelzõje elõtt, - nem biztosított állomások útátjárót fedezõ jelzõje elõtt, - kezdõ térközjelzõnél, - ellenõrzõ jelzõnél. Fény fõjelzõ elõtt csak akkor kell alkalmazni, ha: - a bejárati jelzõ elõtt az állomásközben alak fõjelzõ van, vagy fõjelzõ egyáltalán nincs, - a bejárati jelzõ és az elõtte lévõ fény fõjelzõ között 1500 m-nél , önmûködõ térközbiztosító berendezéssel felszerelt vonalakon pedig 1800 m-nél nagyobb távolság van, - a két térköz, vagy fedezõ jelzõ között 2500 m-nél nagyobb távolság van.
Kiegészítõ jelzések: Hívójelzés: továbbhaladást megtiltó jelzés, gépesített "Szabad az elhaladás" jelzés. Hívó feloldó: - önmûködõ térköz (menetirány a birtokban, két térköz szabad) - szakaszos vonatbefolyásolás, - útsorompó ellenõrzõ fedezõ jelzõ.
Fény fõjelzõkön alkalmazható kiegészítõ jelzések: csökkentett 120 km/h, 80 km/h, 15 km/h érkezési sebességre utaló jelzés.
Elõjelzések: (a fõlapon a felsõ fény színe, villogása)
Zöld:  a.) nyugodt zöld, b.) villogó zöld (gyorsan villogó, lassan villogó)
gyorsan villogó: váltó, váltócsoport, 120 km/h-nál nagyobb, vonatbefolyásolás (éberség ellenõrzés, egyesített éberségellenõrzés  és vonatbefolyásolás) - jelenlét ellenõrzése, - INTENDON, - EÉVB ( hagyományos, korszerûsített forma) lassan villogó: - váltó, váltócsoport.
Sárga : a.) váltó, váltócsoport b.) tényleges fékút hiány c.) 120 km/h nagyobb sebességû pályán .
Külön táblán, nyugodt, függõleges sárga lámpasor (a fõtáblán két sárga fény): - következõ jelzõn megállj jelzés, 15 km/h érkezési sebesség (tényleges fékúttávolság fele sincs meg az jelzést adó, és a következõ jelzõ között. pl. Cegléden a  jobb átmenõ fõvágányon van ilyen)
Egyéb vasúton alkalmazott jelzések
Pálya jelzések

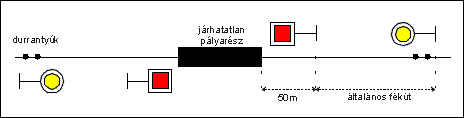

Járhatatlan pályarészek jelzései		 Járhatatlan pályarészre figyelmeztetõ elõjelzõ
Járhatatlan pályarész kezdete jelzõ

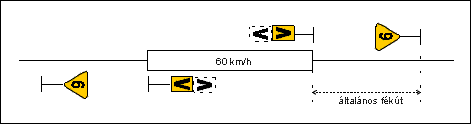

Lassan bejárandó pályarész jelzései
Sebesség csökkentés mértékét jelzõ tábla Lassan bejárandó pályarész kezdete
Lassan bejárandó pályarész vége
Nem biztosított bejárati jelzõt elõjelzõ Biztosított bejárati jelzõt elõjelzõ
Nem biztosított bejárati elõjelzõ távolságjelzõ Közúti átjárót elõjelzõ tábla
